Perforaciones y Recortes

PERFORACIONES Y RECORTES

Tecnoglass ofrece capacidades de perforación a partir de los 7 mm de espesor.

Número Máximo de Perforaciones

Cualquier lámina de vidrio tiene una capacidad máxima de diez (10) perforaciones.

Directrices para el tamaño de perforaciones

Diámetro mínimo: Las perforaciones circulares deben tener un diámetro de al menos 1,59mm mayor que el espesor del vidrio. Las perforaciones de 1/4″ (6 mm) son las más pequeñas que se permiten.

Diámetro máximo El diámetro máximo de una perforación no puede tener más de 1/3 de la dimensión más estrecha del vidrio.

Para el caso de las perforaciones que no son circulares o que tienen bordes rectos, se requiere que las esquinas redondeadas estén al interior. Es de una esquina redondeada de donde emerge el borde recto. El radio de la esquina redondeada al interior debe ser igual a 8mm.

Pulgadas
Espesor
del vidrio
D=Diámetro
mínimo
3/16 1/4
1/4 5/16
5/16 3/8
3/8 7/16
1/2 9/16
5/8 11/16
3/4 13/16
Milímetros
Espesor
del vidrio
D=Diámetro
mínimo
5 7
6 7
8 8 or more
10 10 or more
12 12 or more
16 16 or more
19 19 or more

Directrices ancho mínimo del vidrio con perforaciones

Para poder ser templado adecuadamente, cualquier vidrio que contenga perforaciones debe tener un ancho mínimo de 8″. Este y todos los demás requisitos, tales como las dimensiones de las perforaciones, su ubicación y espaciado, se deben cumplir simultáneamente.

Pulgadas
Espesor
del vidrio
X=Ancho
mínimo
1/8 8
5/32 8
3/16 8
1/4 8
5/16 8
3/8 8
1/2 8
5/8 8
3/4 8
Milímetros
Espesor
del vidrio
X=Ancho
mínimo
3 203
4 203
5 203
6 203
8 203
10 203
12 203
16 203
19 203

Directrices para la separación de las perforaciones

La distancia desde cualquier borde del vidrio hasta el punto en el borde de la perforación (x) debe ser de más del doble del espesor del vidrio.

Pulgadas
Espesor
del vidrio
X=Ancho
mínimo
3/16 3/8
1/4 1/2
5/16 5/8
3/8 3/4
1/2 1
5/8 1-1/4
3/4 1-1/2
Milímetros
Espesor
del vidrio
X=Ancho
mínimo
5 10
6 12
8 16
10 19
12 25
16 32
19 38

La distancia entre las perforaciones debe ser del doble del espesor del vidrio.

La distancia entre las perforaciones debe ser de 10 mm (3/8 “) o el doble del espesor del vidrio, el que sea mayor.

Directrices para perforar cerca de las esquinas del vidrio

Las perforaciones cerca de las esquinas del vidrio deben estar situadas de modo que el borde más cercano del orificio sea de al menos 4 veces el espesor del vidrio, desde la punta de la esquina cuando la esquina es de 90 ° o más.

Pulgadas
Espesor
del vidrio
X=Ancho
mínimo
3/16 1-7/32
1/4 1-5/8
5/16 2-1/32
3/8 2-7/16
1/2 3-1/4
5/8 4-1/16
3/4 4-7/8
Milímetros
Espesor
del vidrio
X=Ancho
mínimo
5 20
6 24
8 32
10 40
12 48
16 64
19 76

Perforaciones

Gracias al uso de nuestra máquina Z. Bavelloni CNC, Tecnoglass le puede ofrecer más opciones para realizar mejoras a medida al vidrio monolítico. Por favor, consulte las siguientes directrices al solicitar sus productos de vidrio con fabricación especial.

Directrices para perforaciones y recortes

Se requiere incorporar esquinas redondeadas al interior del boquete en las esquinas y su radio debe ser igual a 8mm. Una esquina redondeada al interior del boquete es una esquina redondeada de la que emerge el borde recto.

Pulgadas
Espesor
del vidrio
X=Ancho
mínimo
3/16 1/2
1/4 1/2
5/16 1/2
3/8 1/2
1/2 1/2
5/8 5/8
3/4 3/4
Milímetros
Espesor
del vidrio
Radio
mínimo
5 8
6 8
8 8
10 8
12 8
16 8
19 8

Cualquiera de los productos de vidrio que sean solicitados con perforaciones, boquetes o recortes deben ser sometidos a tratamiento térmico. Estos recortes crean tensiones en el vidrio, por lo tanto el vidrio crudo no puede soportar que se le hagan boquetes y cortes. Las siguientes limitaciones de fabricación también aplican para los requerimientos de perforaciones y recortes:

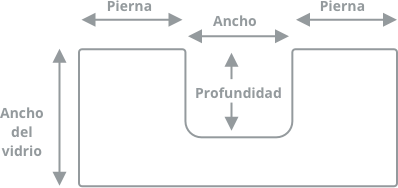

Limitaciones de fabricación

  • La profundidad o el ancho de la muesca o del recorte no puede tener una dimensión más grande que 1/3 de la dimensión más estrecha de la lámina.
  • La longitud de la pierna debe ser mayor que la profundidad del recorte.
  • La longitud de la pierna debe ser de al menos 76mm.
  • La profundidad de la perforación debe ser menor que su ancho.
  • Las esquinas en el interior deben tener un radio igual a 8mm.

Descargo de responsabilidad – la información aquí contenida es propiedad exclusiva de Tecnoglass, que se reserva el derecho de modificarla, incluidos, entre otros, los diseños y sus especificaciones, sin previo aviso.
